Toyota Aygo: Lâmpadas - Manutenção que pode ser
feita por si - Cuidados e manutenção - Toyota Aygo - Manual de InstruçõesToyota Aygo: Lâmpadas

Pode substituir as seguintes lâmpadas. O nível de dificuldade da substituição varia de acordo com a lâmpada. Uma vez que existe o perigo dos componentes serem danificados, recomendamos que a substituição das lâmpadas seja efetuada por um concessionário Toyota autorizado, reparador Toyota autorizado ou por outro profissional igualmente qualificado e equipado.

Preparação da substituição de uma lâmpada

Verifique a potência em Watts da lâmpada a substituir.

Localização das lâmpadas

  • À frente

Localização das lâmpadas

  1. Faróis
  2. Luzes do indicador de mudança de direção da frente
  3. Luzes de nevoeiro da frente (se equipado)

Traseira

Traseira

  1. Luzes de stop/presença
  2. Luz de nevoeiro traseira*1 ou luz de marcha-atrás*2
  3. Luzes do indicador de mudança de direção traseiras
  4. Luzes da chapa de matrícula
  5. Luz de marcha-atrás*1 ou luz de nevoeiro traseira*2
  6. Luz de stop superior

*1: Veículos de volante à esquerda

*2: Veículos de volante à direita

Substituição das lâmpadas

Faróis

  1. Rode a base da lâmpada para a esquerda.

Substituição das lâmpadas

  1. Desligue o conector enquanto pressiona a patilha de destrancamento.

Substituição das lâmpadas

  1. Substitua a lâmpada e instale a base da lâmpada.

    Alinhe as 3 guias na lâmpada com o suporte e insira.

Substituição das lâmpadas

  1. Rode e prenda a base da lâmpada.

    Abane suavemente a base da lâmpada para verificar que esta não está solta, ligue os faróis uma vez e confirme visualmente que não existe qualquer fuga de luz através do suporte.

Substituição das lâmpadas

Luzes do indicador de mudança de direção da frente

  1. Rode a base da lâmpada para a esquerda.

Luzes do indicador de mudança de direção da frente

  1. Retire a lâmpada.

Luzes do indicador de mudança de direção da frente

  1. Quando instalar, inverta os passos acima.

Luzes de nevoeiro da frente (se equipado)

  1. Para permitir espaço de trabalho suficiente, vire o volante para o lado oposto à lâmpada a ser substituída.

    Rode o volante da direção para a esquerda quando substituir a lâmpada do lado direito e rode o volante da direção para a direita, quando substituir a lâmpada do lado esquerdo.

  2. Remova os 2 parafusos.

Luzes de nevoeiro da frente (se equipado)

Luzes de nevoeiro da frente (se equipado)

  1. Remova a mola da forra do guarda-lamas e abra a forra do guarda-lamas.

Luzes de nevoeiro da frente (se equipado)

  1. Desligue o conector enquanto pressiona a patilha de destrancamento.

Luzes de nevoeiro da frente (se equipado)

  1. Rode a base da lâmpada para a esquerda.

Luzes de nevoeiro da frente (se equipado)

  1. Coloque a nova lâmpada.

    Alinhe as 3 guias na lâmpada com o suporte e insira. Rode-a para a direita para a colocar.

Luzes de nevoeiro da frente (se equipado)

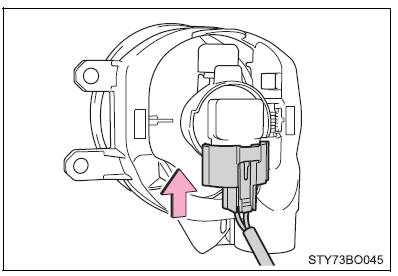

  1. Coloque o conector.

Luzes de nevoeiro da frente (se equipado)

Após instalar o conector, abane suavemente a base da lâmpada para verificar que esta não está solta, ligue as luzes de nevoeiro uma vez e confirme visualmente que não existe qualquer fuga de luz através do suporte.

Luzes de nevoeiro da frente (se equipado)

  1. Volte a instalar a forra do guarda-lamas e instale a mola.

Insira a mola e rode para bloquear.

Luzes de nevoeiro da frente (se equipado)

  1. Reinstale os 2 parafusos.

Luzes de stop/presença, luz de marcha-atrás, luz de nevoeiro traseira e luzes do indicador de mudança de direção traseiras

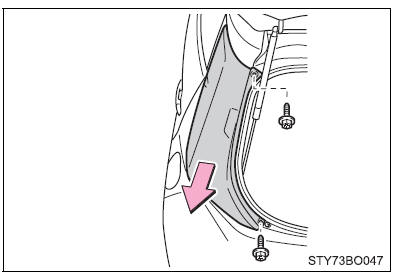

  1. Abra a porta da retaguarda e remova os 2 parafusos e remova o conjunto da lâmpada puxando-o diretamente para trás, na traseira do veículo.

Luzes de stop/presença, luz de marcha-atrás, luz de nevoeiro traseira e luzes do indicador de mudança de direção traseiras

  1. Rode a base da lâmpada para a esquerda.

Luzes de stop/presença, luz de marcha-atrás, luz de nevoeiro traseira e luzes do indicador de mudança de direção traseiras

  1. Luz de stop/presença
  2. Luz de marcha-atrás ou luz de nevoeiro traseira
  3. Luz do indicador de mudança de direção traseira
  1. Remova a lâmpada.

Luzes de stop/presença, luz de marcha-atrás, luz de nevoeiro traseira e luzes do indicador de mudança de direção traseiras

  1. Luz de stop/presença
  2. Luz de marcha-atrás ou luz de nevoeiro traseira
  3. Luz do indicador de mudança de direção traseira

Luzes de stop/presença, luz de marcha-atrás, luz de nevoeiro traseira e luzes do indicador de mudança de direção traseiras

  1. Quando instalar a lâmpada, instale-a do ponto 3 para o ponto  2 invertendo os passos referidos acima.
  2. Instale o conjunto de montagem da lâmpada e depois instale os 2 parafusos.

Alinhe a guia ( 1 ) e o pino ( 2 ) no conjunto de montagem da lâmpada com a armação, quando instalar.

Luzes da chapa de matrícula

  1. Desengate as garras e remova as luzes da chapa de matrícula.

Para evitar danos, cubra a ponta da chave de fendas com um pano.

Luzes da chapa de matrícula

  1. Rode a base da lâmpada para a esquerda.

Luzes da chapa de matrícula

  1. Remova a lâmpada.

Luzes da chapa de matrícula

  1. Coloque a nova lâmpada e rode a base da lâmpada para a direita.

Luzes da chapa de matrícula

  1. Reinstale as luzes da chapa de matrícula como mostrado na figura.

    Alinhe os entalhes e as garras nas luzes da chapa de matrícula com a armação, quando instalar.

Luzes da chapa de matrícula

Luz de stop superior

  1. Empurre as molas superiores utilizando uma chave de fendas e remova o conjunto da luz de stop superior.

    Para evitar danos, cubra a ponta da chave de fendas com um pano.

Luz de stop superior

  1. Remova a base da lâmpada.

Luz de stop superior

  1. Remova a lâmpada.

Luz de stop superior

  1. Quando instalar, inverta os passos referidos.

Substituir as seguintes lâmpadas

Se alguma das lâmpadas abaixo listadas fundir, dirija-se a um concessionário Toyota autorizado, reparador Toyota autorizado ou a outro profissional igualmente qualificado e equipado para a sua substituição.

  • Luzes de mínimos
  • Luzes para circulação diurna (se equipado)
  • Luzes do indicadorde mudança de direção laterais

Lâmpadas LED

As luzes de mínimos e as luzes para circulação diurna (se equipado) consistem num determinado número de LEDs. Se algum desses LEDs fundir, leve o veículo a um concessionário Toyota autorizado, reparador Toyota autorizado ou a outro profissional igualmente qualificado e equipado para substituição.

Embaciamento no interior das lentes

A condensação temporária no interior das lentes dos faróis não indica uma avaria. Contacte um concessionário Toyota autorizado, reparador Toyota autorizado ou outro profissional igualmente qualificado e equipado para obter mais informações nas seguintes situações.

  • Formação de grandes gotas de água no interior das lentes.
  • Formação de água dentro do farol.

AVISO

Substituição das lâmpadas

  • Desligue as luzes. Não tente substituir as lâmpadas imediatamente após as ter desligado.

    As lâmpadas ficam demasiado quentes e podem causarqueimaduras.

  • Não toque no vidro da lâmpada com as mãos desprotegidas. Se for inevitável segurar a lâmpada pela parte de vidro, use um pano limpo e seco para evitar humidade e gordura nas lâmpadas.

    Se a lâmpada for arranhada ou se cair, pode partir ou rebentar.

  • Instale devidamente as lâmpadas e os componentes que as mantêm seguras. Se não forem seguidas as indicações, pode resultar em danos irreparáveis, incêndio, ou infiltrações de água no interior do farol. Isto pode causarembaciamento no interiordas lentes.

Para evitar danos ou um incêndio

  • Certifique-se que as lâmpadas estão devidamente colocadas e apertadas.
  • Verifique a potência em Watts da lâmpada, antes de a instalar, para evitar danos.
