Toyota Aygo: Verificação e substituição
dos fusíveis - Manutenção que pode ser
feita por si - Cuidados e manutenção - Toyota Aygo - Manual de InstruçõesToyota Aygo: Verificação e substituição dos fusíveis

Se algum dos componentes elétricos não funcionar, pode ter fundido um fusível. Se isso acontecer, verifique e substitua os fusíveis se necessário.

  1. Veículos sem sistema de chave inteligente para entrada e arranque: Rode o interruptor do motor para a posição "LOCK".

    Veículos com sistema de chave inteligente para entrada e arranque: Desligue o interruptor do motor.

  2. Após uma falha do sistema, consulte "Disposição dos fusíveis e amperagem" para detalhes sobre qual o fusível a verificar.
  3. Abra a cobertura da caixa de fusíveis.

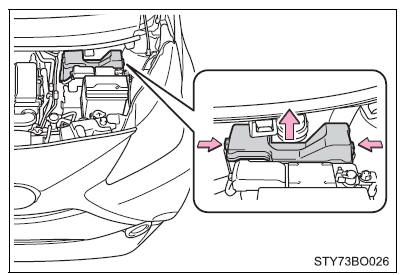

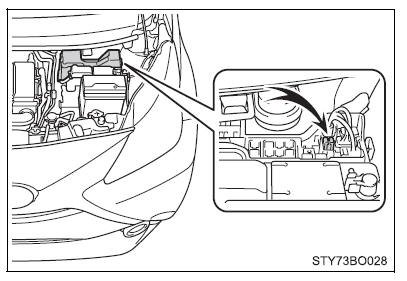

  • Compartimento do motor

Empurre as guias para dentro e levante a tampa.

Compartimento do motor

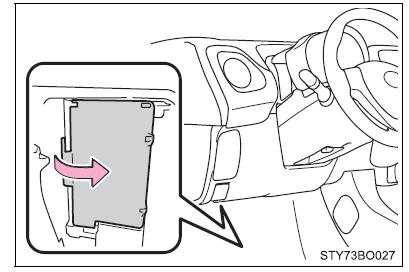

Painel de instrumentos do lado do condutor

Remova a cobertura.

Painel de instrumentos do lado do condutor

  1. Remova o fusível com o saca-fusíveis.

Apenas os fusíveis do tipo A podem ser removidos com o saca-fusíveis.

Painel de instrumentos do lado do condutor

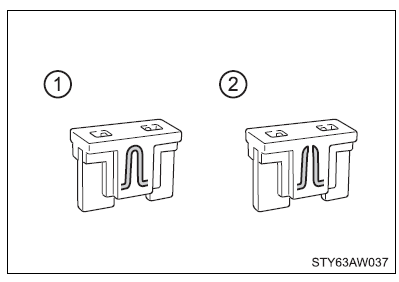

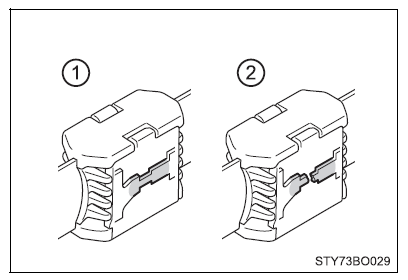

  1. Verifique se o fusível está fundido.
  1. Fusível normal
  2. Fusível fundido

Tipos A, BeC: Substitua o fusível fundido por um novo com amperagem adequada.

Tipo D: Contacte um concessionário Toyota autorizado, reparador Toyota autorizado ou outro profissional igualmente qualificado e equipado.

Tipo A

Tipo A

Tipo B

Tipo B

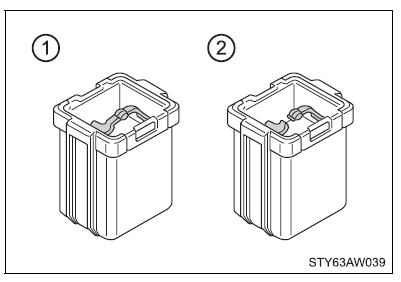

Tipo C

Tipo C

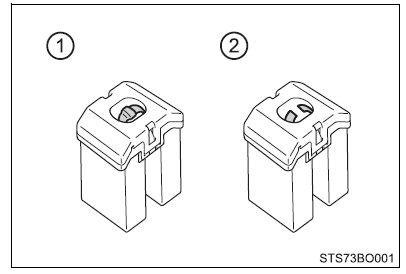

Tipo D

Tipo D

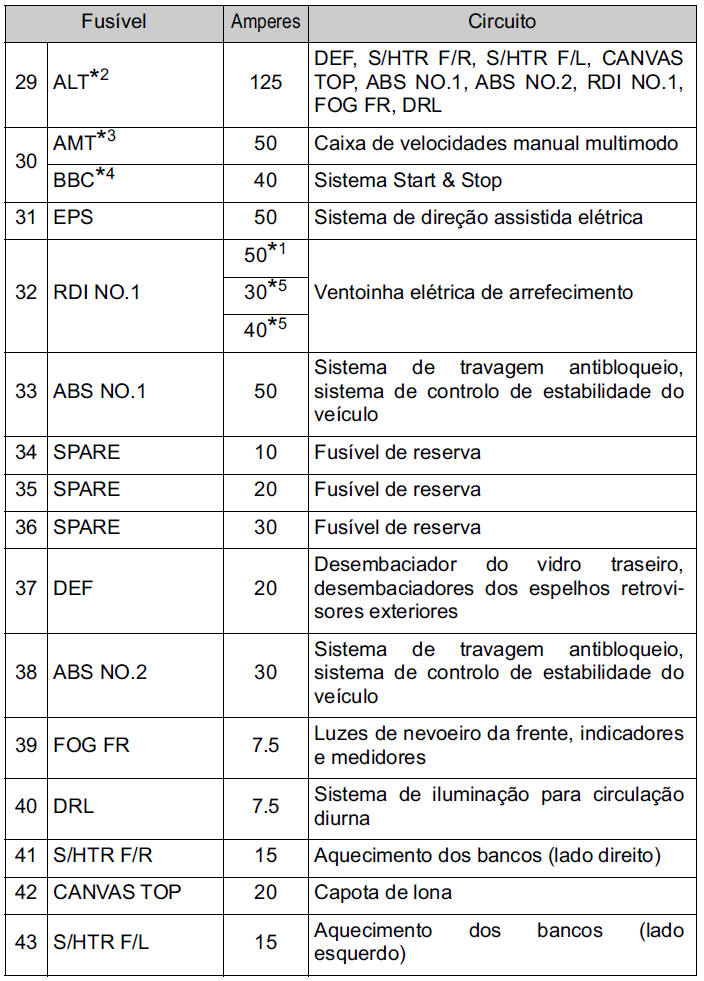

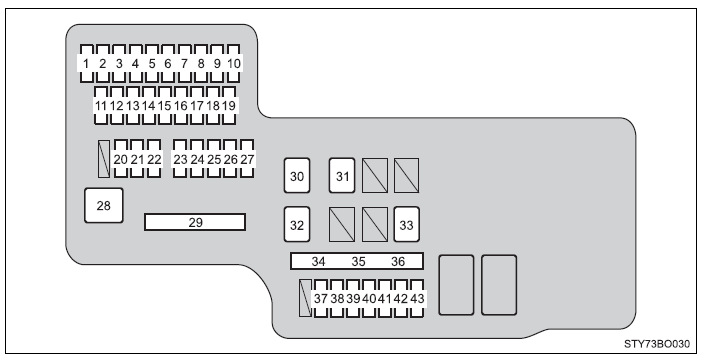

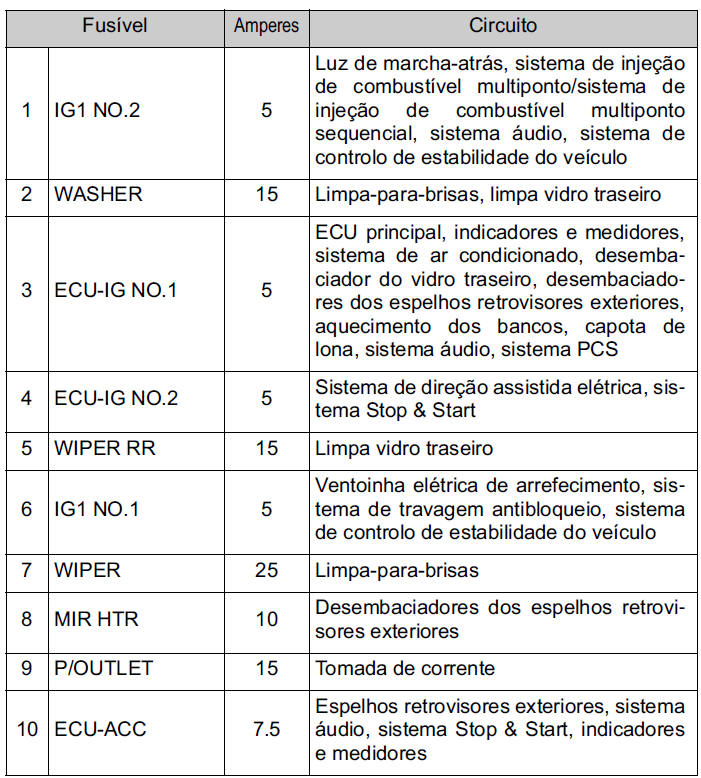

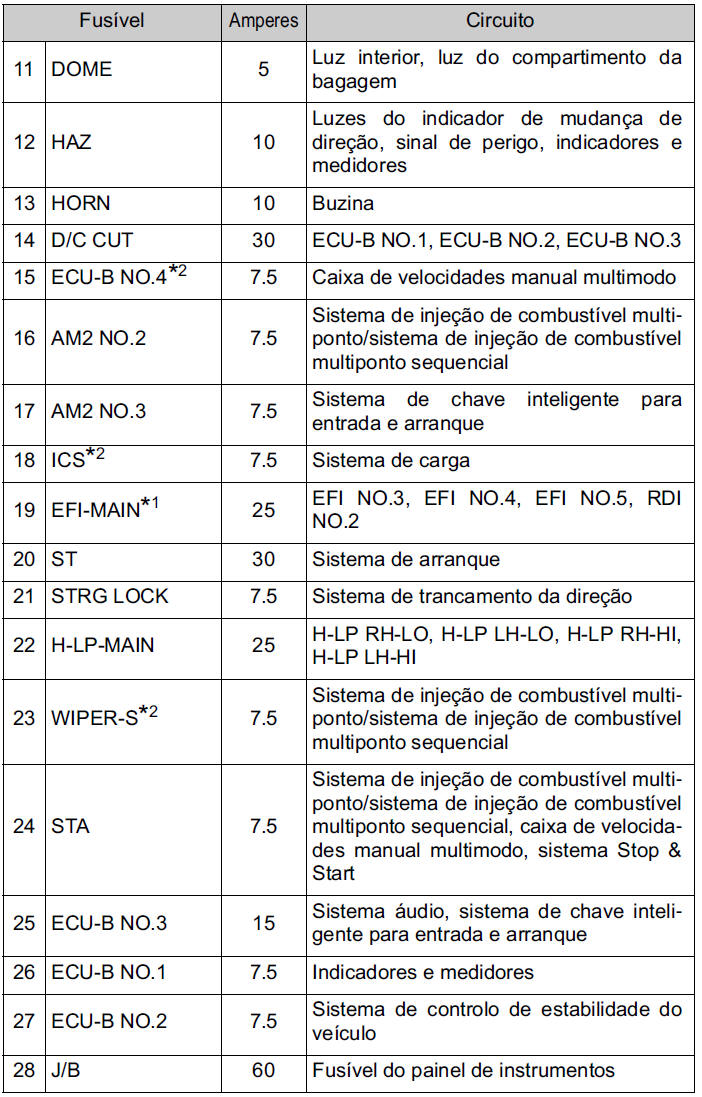

Disposição dos fusíveis e amperagem

Compartimento do motor

Compartimento do motor

Compartimento do motor

Compartimento do motor

Compartimento do motor

*1: Motor HM01

*2: Motor 1KR

*3: Veículos com caixa de velocidades manual multimodo

*4: Veículos com sistema Stop & Start

*5: Substitua o fusível por um com o mesmo valor de amperagem que o original

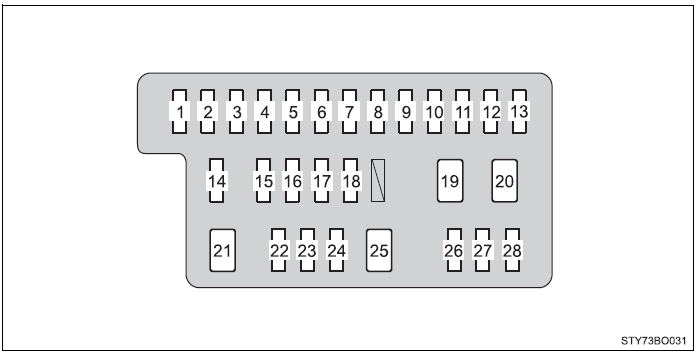

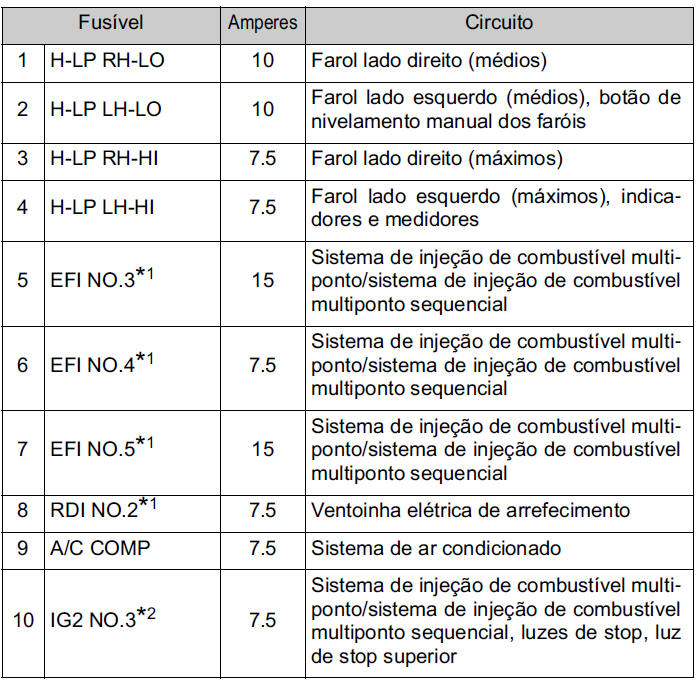

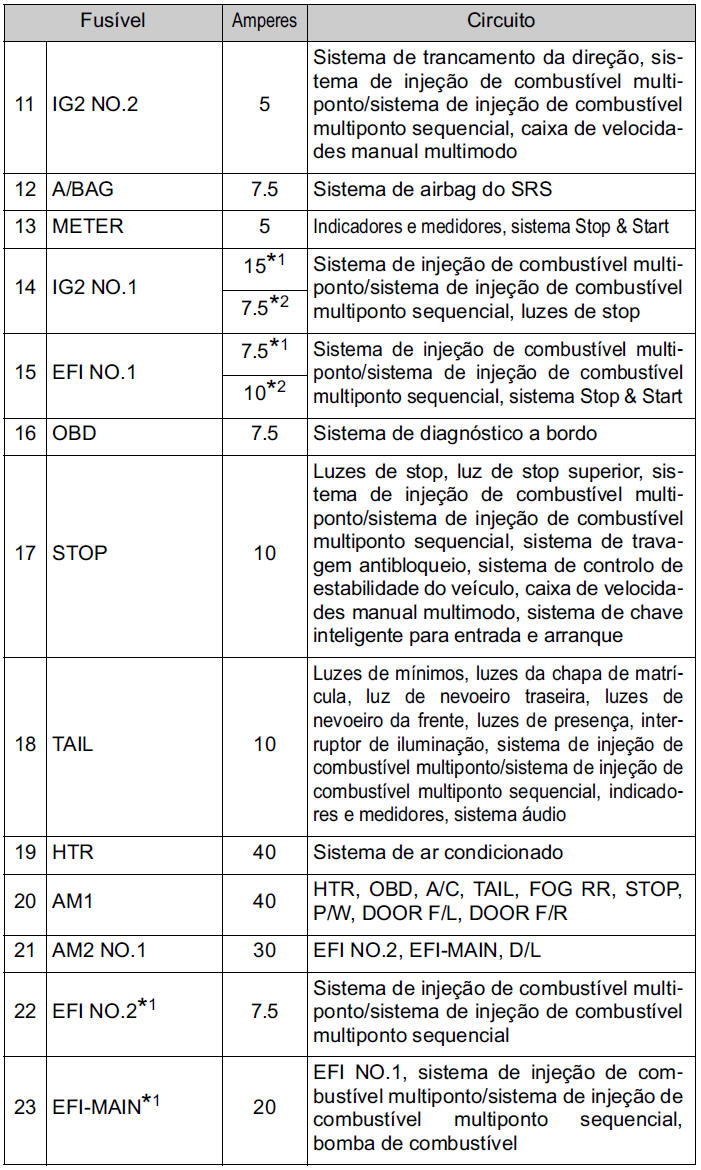

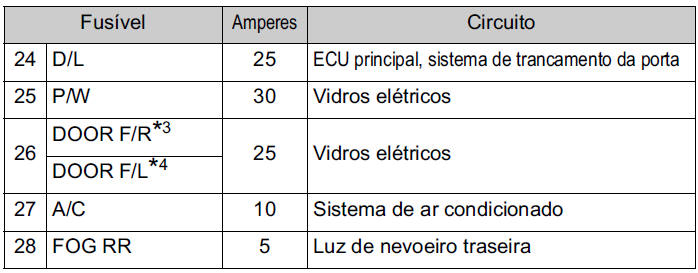

Painel de instrumentos do lado do condutor

Painel de instrumentos do lado do condutor

Painel de instrumentos do lado do condutor

Painel de instrumentos do lado do condutor

Painel de instrumentos do lado do condutor

*1: Motor 1KR

*2: Motor HM01

*3: Veículos de volante à esquerda

*4: Veículos de volante à direita

Depois de substituir um fusível

  • Se as luzes não acenderem depois da substituição do fusível, pode ser necessário substituir uma lâmpada.
  • Se o fusível substituído voltar a fundir, leve o veículo a ser inspecionado por um concessionário Toyota autorizado, reparador Toyota autorizado ou por outro profissional igualmente qualificado e equipado.

Se houver uma sobrecarga nos circuitos

Os fusíveis foram concebidos para fundirem, evitando assim danos na cablagem.

AVISO

Para evitarfalhas no sistema e incêndio no veículo

Observe as seguintes precauções.

Não o fazer pode provocar danos no veículo e, eventualmente, um incêndio ou ferimentos.

  • Nunca utilize um fusível de amperagem superior à indicada, nem utilize outro objeto no lugar de um fusível
  • Utilize sempre um fusível genuíno Toyota ou equivalente.

    Nunca substitua um fusível com um fio elétrico, nem durante uma instalação temporária.

  • Não modifique os fusíveis ou as caixas de fusíveis.

ATENÇÃO

Antes de substituir os fusíveis

É importante que a causa da sobrecarga elétrica seja determinada e reparada o mais rapidamente possível num concessionário Toyota autorizado, reparador Toyota autorizado ou noutro profissional igualmente qualificado e equipado.
